液下潜水回流泵 变频电机 水平螺旋桨泵结构设计：
1、接线盒
接线盒与周围液体、电机部分密封隔离；
2、电缆
回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；
3、叶轮
材料：不锈钢。采用反扭曲曲线设计，具有自清洁功能，使叶轮避免阻塞结渣。
4、电机
4.1 电机为鼠笼式感应电机，壳型设计，壳内充满空气，电机绕组的绝缘等级为F等级，防护等级为IP68，大工作温度为155℃。正常情况下，电机的温度不会超过80℃。
4.2 电机在40℃时可连续工作，每小时可连续启动15次。
5、冷却系统
电机为水冷电机，能够被周围搅拌的液体充分冷却。
6、轴承
6.1 叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；
6.2 回流泵轴承的运行寿命大于100000小时；
6.3 考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用NSK轴承。
7、回流泵
7.1 回流泵的密封由两道机械密封和一道唇形密封组成。机械密封装置材料：碳化钨——碳化硅。唇形密封O型圈材料：丁腈橡胶。
7.2 回流泵安装在自动耦合导轨支架上，并可沿导轨支架自由升降，以便于检修和调节高度。
7.3 导轨和支架能够承受回流泵的全部重量，并同时承受回流泵运行时产生的推力。
7.4 回流泵配有提升链，其提升能力能够保证回流泵方便、安全的提升。
8、保护
8.1 电机定子绕组中串联有两个热敏开关，热敏开关在125℃时动作，电机停止转动并报警。
8.2 电机室中设有防凝露装置，当电机内湿度超过设定值时，立即报警停机。

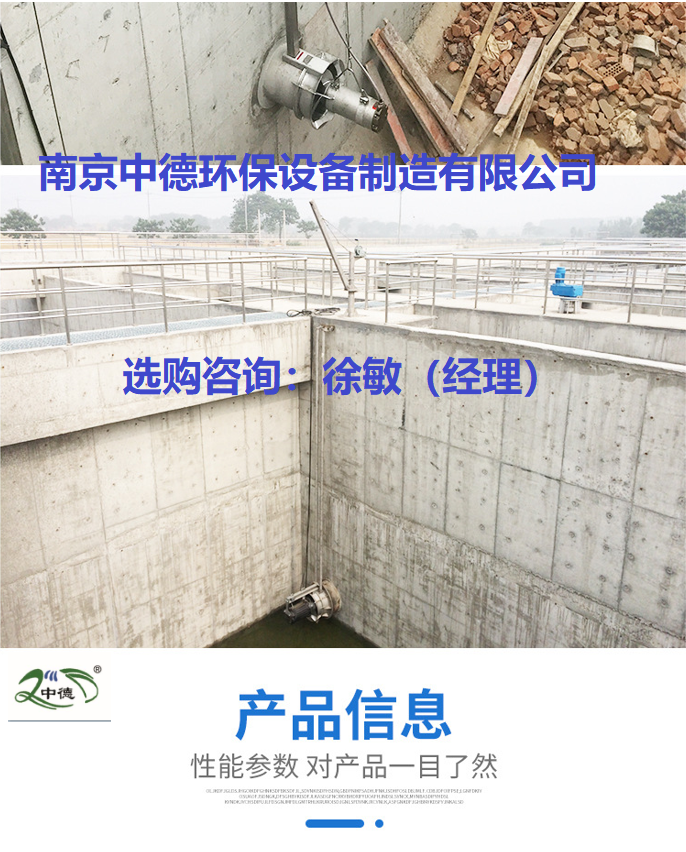

产品实物展示：
液下潜水回流泵 变频电机 水平螺旋桨泵结构简介：
1:三相电机，380V三相50HZ，防护等级IP68，定子绝缘等级F级，直接启动。
2:轴承——用润滑轴承NSK或SKF，使用寿命超过40000小时。
3:叶轮——回流泵配技术的轴向运行的三叶轮，叶轮具有良好的自清洁与免震动功能。叶轮的设计同时可以满足大流量与低扬程的要求，并在轴向形成大流量。
4:密封——采用潜水电机密封技术，确保密封安全可靠。
5:密封监测——当水进入油室后，探头侧漏系统中的湿度传感器将自动发出报警信号，以便及时查出，防止出现第二次故障。
6:自动耦合系统——回流泵配单根导轨自动耦合系统，保证快捷的安装、提升和维护。
潜水式水平螺旋桨泵产品特点：
1、按低扬程、大流量专门设计，效率高；
2、抗堵塞、缠绕，使用可靠；
3、采用较好的密封材料，可以安全连续运行长；
4、结构紧凑，安装维修方便；
5、主机采用冲压成形结构，体积小，精度高，耐腐蚀无噪音；
6、内设漏电漏水及电机过载保护（报警）装置，确保产品安全与可靠。
潜水回流泵主要用于污水处理环保工程等行业，可用于排送带固体颗粒及纤维的污水、回流污泥、废水。潜水回流泵为二级污水处理厂混合液回流、反硝化脱氮的设备。亦可用于地面排水、灌溉和废水处理过程中再循环等需要微扬程、大流量的场所。
QHB水平螺旋桨污泥回流泵是污水处理行业曝气池里面常用到的一款污水、污泥回流设备，是让污泥池的污水泥浆保持处于活性污泥的状态，使曝气池里面的悬浮固体浓度保持比较稳定的状态，所以曝气池中保持均匀的泥浆浓度必须用到回流泵。该泵还可以作为污水处理厂的混合液体的回流、反销化脱氨除氨的特殊设备，也可作为灌溉设备，流量大扬程低使其污水泥浆一直处于一个来回流动的状态，不会出现凝固的现象
