一级好氧池硝化液回流泵QJB-W2.5用途与适用范围：

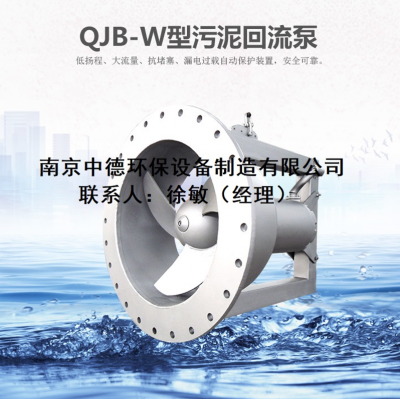

QJB-W/QHB型污泥回流泵又叫潜水回流泵、穿墙式回流泵等。
该泵为二级污水处理厂混合液回流，反硝化脱氧的设备，亦可用于地面排水，灌溉和废水处理过程中在循环等需要微扬程，大流量的场所。
型号为QJB-W7.5/12的潜水回流泵，
电机功率为7.5KW，
电机极数12，
叶轮直径有620mm，
转速每分钟480转，
穿墙管尺寸620mm，
安装系统导轨为100mm，
流量600立方米每小时。
潜水回流泵结构简介：

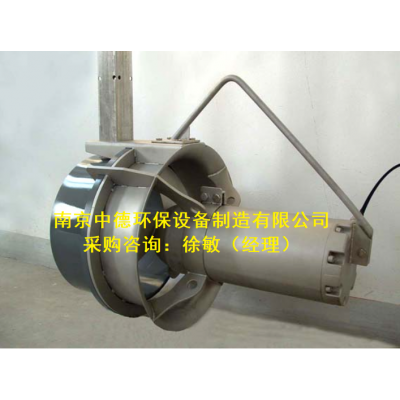

一级好氧池硝化液回流泵QJB-W2.5主要由主机、安装系统及电控设备组成。
主机主要由叶轮、潜水电机、倒流筒体、导向滑轮等组成。
叶轮直接装在电机轴上，潜水电机则固定在导流筒体内。
设计的装置部件和设备备件使污泥回流泵达到佳性能。
1、电缆：电缆采用特制水密电缆；
2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；
3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；
4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；
5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；
6、轴承：采用轴承，设计使用寿命可达100，000小时以上；
7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；
8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能；
9、锥管：锥管的目的是为了形成好的流动状态；
10、排出接头：排出接头用于将锥管固定在出水管上；

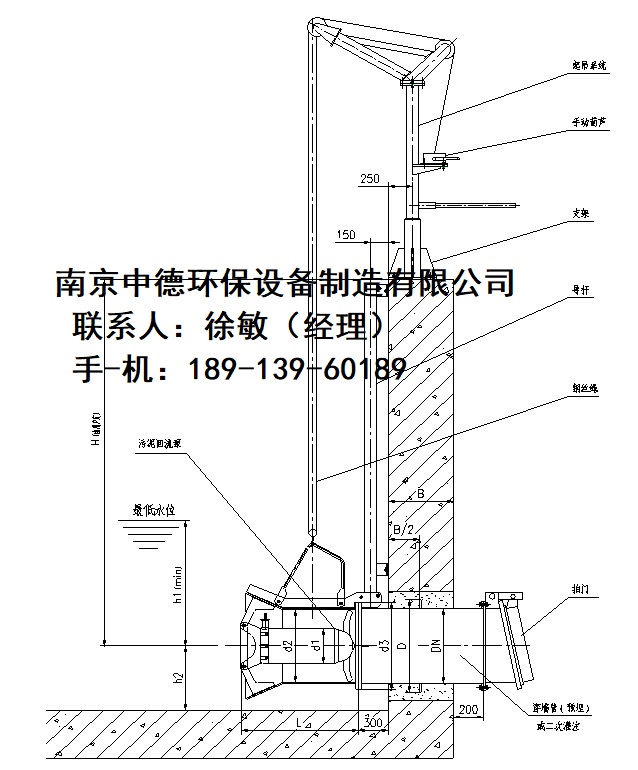

11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。
在下列条件下设备可正常连续运行：
连续运行时，介质温度不高于40℃
介质PH值为5-9
长期潜水运行，潜没深度为10m回流泵必须*潜水水中工作，
不能在易燃易爆和强腐蚀性环境中工作。
型号表达方式：

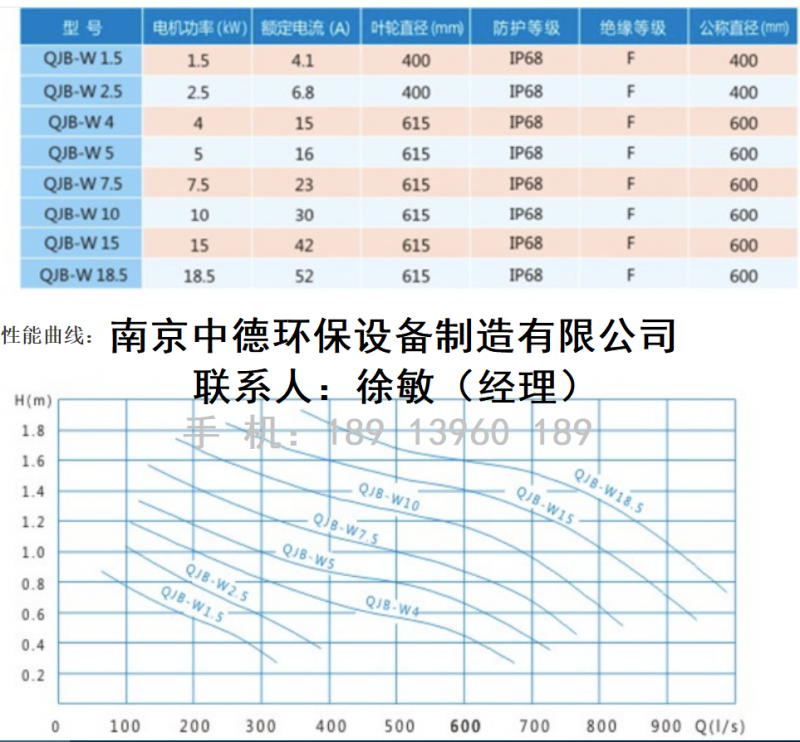

污泥回流泵性能参数：
潜水回流泵性能特点：
1.微扬程，大流量，效率高
2.采用的密封材料，两道机械密封，材质为碳化钨/碳化硅，采用进口轴承，所有紧固件均为不锈钢，可以使泵安全连续运行10000以上时间。
3.叶轮具有较好的水力设计结构，后掠式叶片具有自洁功能，抗堵塞，防缠绕。
4.结构紧凑，操作维护简单，安装，维修方便，使用寿命长。主机采用铸造或不锈钢冲压成型结构，体积小，精度高，耐腐蚀，无噪音。
5.电机绕组绝缘等级F级，防护等级IP68.6.产品设置漏电，漏水级电机过载等保护及报警装置，确保产品的安全性和可靠性。
污泥回流泵的选型
污泥回流泵选型时可以根据实际工况需要选用合适的污泥回流泵产品，常用的污泥回流泵是QJB-W型污泥回流泵，如果觉得该款污泥回流泵的扬程满足不了工况需求可以考虑选用加大功率的潜水排污泵产品替代，潜水排污泵输送污泥时应该在普通输送污水的配套功率上加大一等为佳，因为污泥的比重要比污水的比重大。
